张家口金矿选矿厂

张家口金矿选矿厂1975年由北京有色冶金设计研究总院设计，设计规模为450t/d。1984年北京有色冶金设计研究总院和美国戴维•麦基公司联合设计了450t/d的炭浆厂，该厂于1986年建成投产。

一、矿石性质

属中温热液裂隙充填石英脉型矿末。矿石为贫硫化物含金石英脉类型。矿石中主要金属矿物有褐铁矿和赤铁矿，其次为方铅矿、白铅矿、铅钒、磁铁矿和少量黄铁矿、黄铜矿以及自然金。脉石矿物以石英为主，其次有绢云母、长石、方解石、白云石等。

绝大部分的自然金与金属矿物共生、其中以褐铁矿含金为主。矿石密度2.51t/㎥。

二、工艺流程

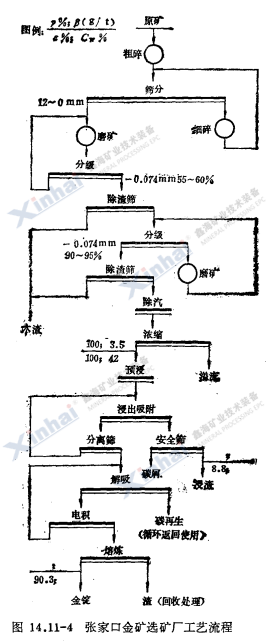

原用单一浮选产出金精矿，由于自然金主要与金属氧化矿物共生，所以金的浮选回收率仅达73〜75%。为此，于1985年开始进行改建，采用原矿直接氰化的炭浆法新工艺，产品为合质金。工艺流程见下图。

炭浆法提金新工艺国外于七十年代初开始应用。由于它能节省基建投资，生产成本也略有下降，所以八十年代已为世界各国广泛采用。张家口金矿是我国目前规模较大的炭桨法提金厂，工艺先进，自动化水平高，而且装备和配置也有特点，如高效浓缩机，新型浸出搅拌槽、自动化检测装置等均可供选金设计借鉴。这种工艺流程采用活性炭吸附金，取代传统的用洗涤进行固液分离的方法，这对含泥多的氧化矿或固液分离困难、洗涤率低的金矿，更有优越性，对严寒地区和建设场地紧张的金矿也有特殊意义。该厂建成后，金回收率从73〜75%提高到90%。其工艺指标见表一，单位消耗指标见表二，主要设备见表三。

表一 工艺指标

项目

单位

设计

1984 年

1985 年

原矿品位

g/t

3.5

3.72

3.79

精矿品位

g/t

166.85

170.16

浮选回收率

%

75.06

74.04

氰化浸出率

%

91.2

吸附率

%

99.7

解吸率

%

99.8

电积率

%

99.1

熔炼率

%

99.9

氰化总回收率

%

90.3

表二 单位消耗指标（按原矿计）

名称

水

电

钢球

氰化钠

石灰

活性炭

硼砂

硝酸钠

石英

钢棉

单位

㎥/t

kW·h/t

kg/t

kg/t

kg/t

kg/t

kg/t合质金

kg/t 合质金

kg/t合质金

kg/t合质金

数量

4.5

60

4

1.3

1.0

0.05

1.45

11.7

11.7

0.15

表三 主要设备

序号

设备名称及规格

单位

数量

1

400×600颚式破碎机

台

1

2

PYZ-1200圆锥破碎机

台

1

3

SZZz1250×4000振动筛

台

1

4

MQG1500×3000格子型球磨机

台

3

5

FLG-1200单螺旋分级机

台

3

6

φ600×1300除渣螺旋筛

台

1

7

φ300水力旋流器

台

4

8

MQY2100×3000溢流型球磨机

台

1

9

864×2438除渣振动筛

台

1

10

φ5180×1830高效浓缩机

台

1

11

φ5150×5650预浸搅拌槽

台

2

12

φ5150×5650浸出吸附搅拌槽

台

7

13

711×2800安全筛

台

1

14

406×1524载金炭清洗筛

台

1

15

700×4800解吸柱

台

1

16

φ400×6500炭再生窑

台

1

17

2440×610电积槽

台

2

18

40kg感应式熔炼炉

台

1

本文内容源于：选矿设计手册
