德兴铜矿选矿厂

德兴铜矿是我国较大的斑岩铜矿床，也是世界上为数不多的斑岩铜矿床之一。

一、矿石性质：

该铜矿按其含矿性质不同，可分为蚀变千枚岩和蚀变花岗闪长斑岩两大类型；按其结构类型不同，又可分为细脉型和浸染型为主的两大类型，两者交叉出现，但以前者居多。在矿体上部及边部有少量氧化矿和混合矿，原矿含铜0.5%、 硫2%、钼0.0108%、金0.235g/t。

矿石的矿物组成较为简单，有用矿物以黄铁矿、黄铜矿、辉钼矿为主，其次有辉铜矿、斑铜矿、黝铜矿和闪锌矿，另外还有少量蓝铜矿、铜 蓝、締金银矿、银金矿及自然金。非金属矿物主要有石英、绢云母、绿泥石、绿帘石和高岭土等。

黄铁矿粒度一般为0.003〜0.4mm，以粗粒居多。当磨至0.14mm时，单体解离度达80%以上。

黄铜矿粒度一般在0.005〜0.5mm之间，而以 0.01〜0.5mm者居多。当磨至0.074mm时，单体解离度达85%。

辉钼矿粒度较细，一般为0.0025〜0.2mm.当磨至0.02mm时，单体解离度仅为80%左右。

综上所述，该矿属不均匀嵌布，只有进行细磨，才能获得较好的选别指标。

矿石密度2.7t/m3，松散密度1.65 t/m3,,普氏硬度6〜8，原矿上部含泥较多。

二、工艺流程：

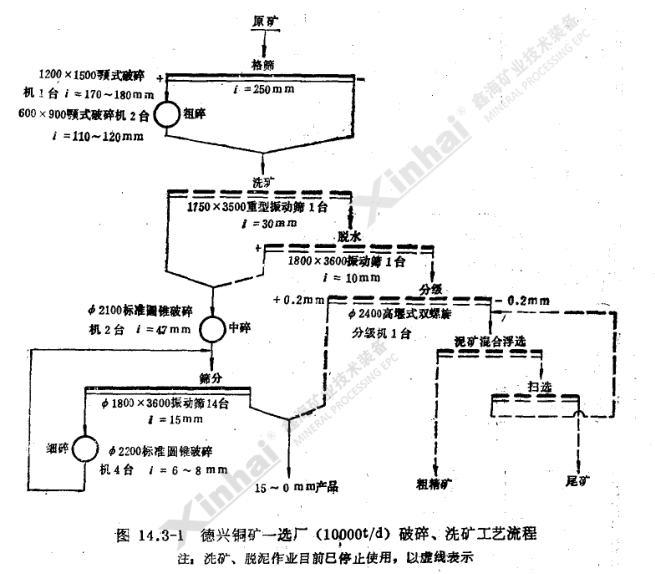

该铜矿选矿厂10000t/d规模，破碎分为新老两个系统。原采用三段一闭路加洗矿（振动筛加螺旋分级机）流程，发现泥量减少，又改为三段一闭路不洗矿流程。该流程最终可将矿石碎至小于15mm。见图14.3-1。

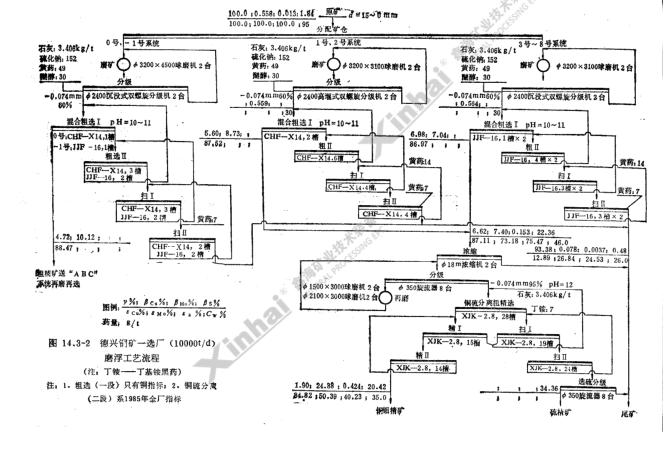

磨矿流程均为一段磨矿，磨矿粒度小于 0.074mm 60〜65%。磨浮工艺按磨矿机共分10个系列，浮选为二粗、二扫，一粗出精矿的流程。1 号、2号、0号系统全部采用CHF-X14充气式搅拌浮选机。3〜8号系统原使用51m3浮选柱6台和 XJK-2.8浮选机84槽，浮选柱为开路粗选，其尾矿用浮选机扫选两次，现已全部用JJF-16浮选机代替浮选柱及XJK-2.8浮选机。见图14.3-2.

1978年将粗精矿集中进行再磨精选，分别获得铜精矿（实为铜钼精矿）和硫精矿。粗精矿集中再磨和精选不仅将铜精矿品位从10〜13%提高到22〜 24%而且回收率从82〜84%提高到85〜86%。

选矿厂铜、硫精矿采用浓缩、过滤两段脱水流程，最终水分12%左右。

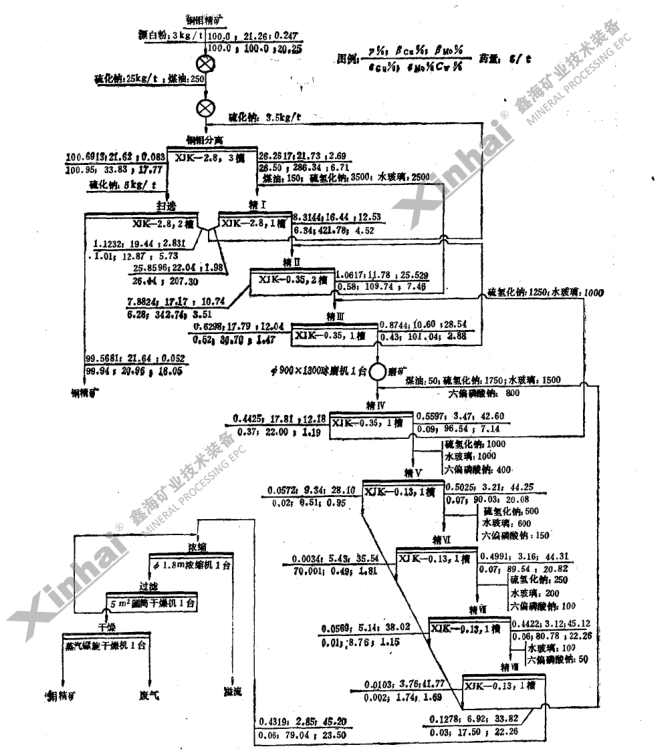

铜钼精矿分离已有一个工业试验厂，试料直接取自选厂铜钼精矿。其工业试验流程及设备见图14.3-3。

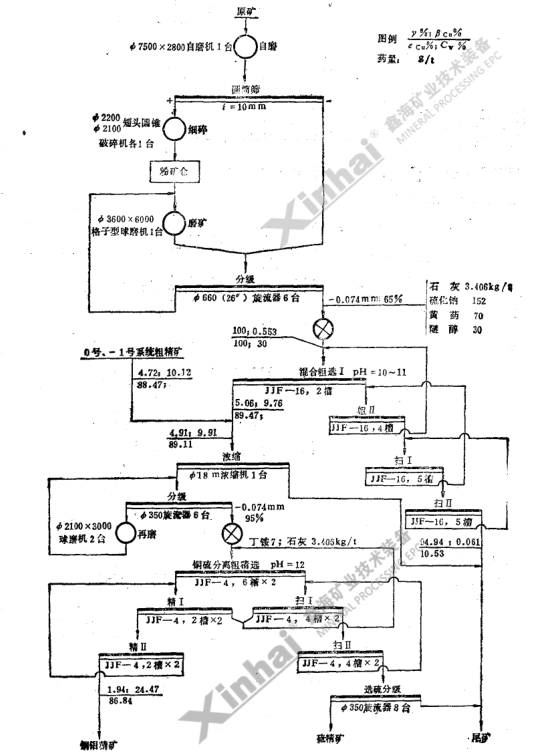

该矿1984年7月投产的5000t/d的选矿广是为解决选矿厂矿石含泥含水对碎矿带来的不利影响。根据德兴铜矿φ2400×900mm自磨机的大量试验结果，结合国内外自磨工艺的生产实践，设计了“自磨-球磨-细碎”的开路自磨工艺，即：“ABC流 程。其工艺流程见图14.3-4

“ABC”工艺流程有如下特点：

1、自磨机开路作业，能充分发挥其生产能力.

2、用细碎机破碎难磨颗粒，避免采用半自磨所需要的高质量钢球和衬扳。

3、细碎产品经矿仓贮存后，再进入球磨机，可以调整球磨给矿量，使整个系统生产能力稳定。         4、选用了国产大型的φ7500 x2800mm自磨机φ3600×6000mm球磨机，引进了 350/300mm（14/12in）瓦尔曼泵并配有液力偶合器进行调速及660mm（26in）克鲁伯水力旋流器作一段磨矿的分级设备，并选用了JJF-16浮选机作粗、扫选，使用效果好，尤以16m3浮选机更为突出.

由于自磨产品有用矿物解离度较好，旋流器分级效率又高，因此选别指标较常规磨浮指标高，见表14.3-3，

一选厂历年工艺指标见表14.3-4。

表14.3-3 “ABC”流程与常规流程指标比较

流程名称

生产指标

磨矿细度，%

备注

原矿品位%

精矿品位%

尾矿品位%

粗选回收率%

+0.175mm

-0.074mm

“ABC”

0.553

9.76

0.0614

89.47

6.1

67.3

1~8号系统

常规

0.563

7.40

0.078

87.11

13.6

57.9

表14.3-4 一选厂工艺指标

项目

1965年

1966年

1972年

1975年

1977年

1978年

1979年

原矿品位 %

0.664

0.675

0.515

0.510

0.521

0.526

0.531

精矿品位 %

14.56

13.98

12.45

11.25

12.15

14.24

23.03

回收率 %

77.51

79.20

77.40

81.12

84.31

82.26

83.0

德兴铜矿选矿厂有如下特点

1、地质储量大，原矿品位低，但矿石可选性好，适宜建设特大型选矿厂。

2、从工艺流程到设备选型，它都是我国目前具有代表性的选厂之一。碎磨工艺流程有三 段（未包括采场的破碎站）一闭路加洗矿配单段球磨流程；有三段一闭路不洗矿配单段球磨流程；有“自磨-球磨-细碎”开路自磨新工艺。设备选型中，碎矿设备有国产旋回破碎机、顎式破碎机、标准及短头圆锥破碎机、引进的液压圆锥破碎机；磨矿机由φ1500×3000mm，φ2100×3000mm，φ3200×4500mm，φ3600×6000mm及二选厂由国外引进的φ5.03×6.4mm等各种规格；自磨机有国产较大的φ7500×2800mm自磨机；分级设备除有高堰式、沉没式螺旋分级机外还有国产和引进的水力旋 流器；选别设备除有XJK-2.8浮选机外还有CHF-X14充气式机械搅拌式浮选机及JJF-4、JJF-16机械搅拌式浮选机等等。

3）德兴铜矿从六十年代初开始建设到1965年投产至今已历经20年，是多次分期建设的。这种分期分批、从小到大的建设方式，不仅有利于矿山的建设，而且对资金利用、回收和经济效益更为合理，是矿山建设的好方法。

—选厂主要设备见表14.3-5。

表14.3-5 主要设备

序号

设备名称及规格

单位

数量

备注

1

1200旋回破碎机

台

1

设置在采场

2

600×900颚式破碎机

台

2

3

1200×1500颚式破碎机

台

1

4

φ2100标准圆锥破碎机

台

2

5

φ2200短头圆锥破碎机

台

4

6

1750×3500重型洗矿机

台

1

洗矿用

7

1800×3600自定义中心振动筛

台

15

其中一台用于洗矿

8

φ2400高堰式双螺旋分级机

台

1

洗矿用

9

φ3200×3100格子型球磨机

台

8

10

φ3200×4500

台

2

11

φ2400高堰式双螺旋分级机

台

2

12

φ2400沉没式双螺旋分级机

台

8

13

φ7500×2800湿式自磨机

台

1

14

φ3600×6000格子型球磨机

台

1

15

φ2100短头圆锥破碎机

台

1

16

φ2200短头圆锥破碎机

台

1

17

XJK-2.8浮选机

槽

100

18

CHF-X14浮选机

槽

33

0.195    m3  /td

19

JJF-16浮选机

槽

45

0.192    m3/td

20

JJF-4浮选机

槽

46

0.033    m3/td

21

350×300(14/12in)瓦尔曼泵

台

2

定速、变速各一台

22

66(26in)克鲁伯水力旋流器

台

6

23

φ18m周边式浓缩机

台

3

粗精矿用

24

φ18m周边式浓缩机

台

1

“ABC”系统铜精矿用

25

φ12m中心式浓缩机

台

2

10000t/d

26

φ1500×3000球磨机

台

2

再磨用

27

φ2100×3000球磨机

台

4

同上

28

34 m²盘式过滤机

台

3

铜精矿用

29

68 m²盘式过滤机

台

1

同上

30

φ24m周边式浓缩机

台

1

硫精矿用

31

51 m²盘式过滤机

台

1

同上

32

φ350旋流器

台

14

再磨分级用

33

φ350旋流器

台

16

选硫用

本文内容源于：选矿设计手册
